Сливные фильтры для гидросистем Sofima

Сливной фильтр — ключевой элемент гидравлической системы, обеспечивающий очистку масла на линии возврата в бак. Здесь собираются все загрязнения, образовавшиеся в процессе работы: продукты износа насосов, гидромоторов и распределителей, частицы уплотнений, окислы масла. Качественная фильтрация на сливе поддерживает требуемый класс чистоты рабочей жидкости и продлевает ресурс всей системы.

В каталоге представлен полный ассортимент сливных фильтров Sofima: серии RFA, RFM, AMF, MAR, MRH, RFC и RSC. Это решения для промышленных гидростанций, мобильной техники, станков с ЧПУ, прессового и литьевого оборудования.

Фильтр сливной гидравлический — особенности конструкции

Гидравлический сливной фильтр работает при относительно низком давлении (до 10–25 бар), но пропускает весь объём масла, возвращающегося в бак. Конструкция должна обеспечивать минимальное сопротивление потоку и высокую грязеёмкость.

Sofima применяет фильтрующие элементы из различных материалов:

• Неорганическое волокно (стекловолокно) — тонкость фильтрации 5, 7, 12, 21 мкм, эффективность β≥1000
• Целлюлоза — экономичный вариант для тонкости 10 и 25 мкм
• Стальная сетка — многоразовые элементы 60 и 90 мкм для грубой очистки

Все фильтры оснащены обводным (байпасным) клапаном. При засорении элемента клапан открывается и пропускает масло в бак, защищая систему от избыточного противодавления. Порог срабатывания — 170 или 250 кПа в зависимости от модели.

Серии сливных фильтров в каталоге

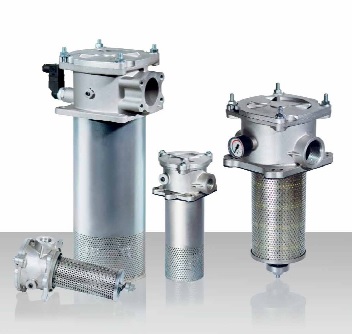

RFA — компактные фильтры для монтажа на бак с встроенным сапуном. Расход 30–140 л/мин, давление до 10 бар. Корпус из полиамида, головка алюминиевая. Оптимальны для гидростанций малой и средней мощности.

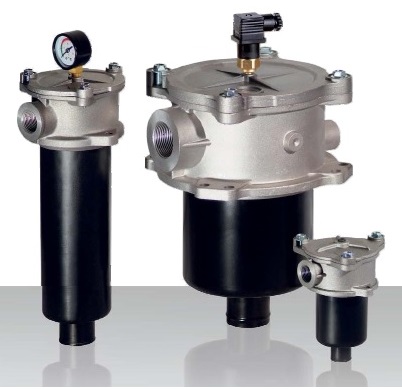

RFM — усиленная серия со стальным корпусом для тяжёлых условий эксплуатации. Повышенная устойчивость к вибрации и механическим воздействиям.

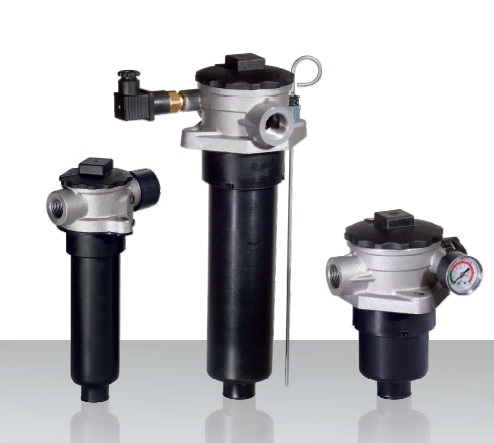

AMF — фильтры с увеличенной площадью фильтрации для систем с высоким расходом. Подходят для промышленных прессов, термопластавтоматов, крупных станков.

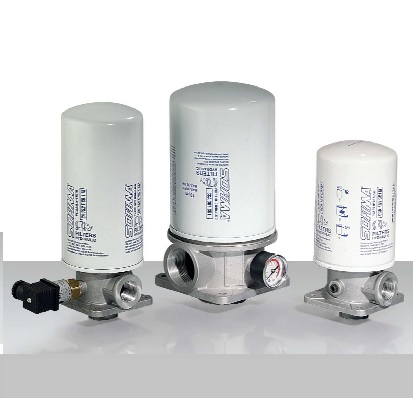

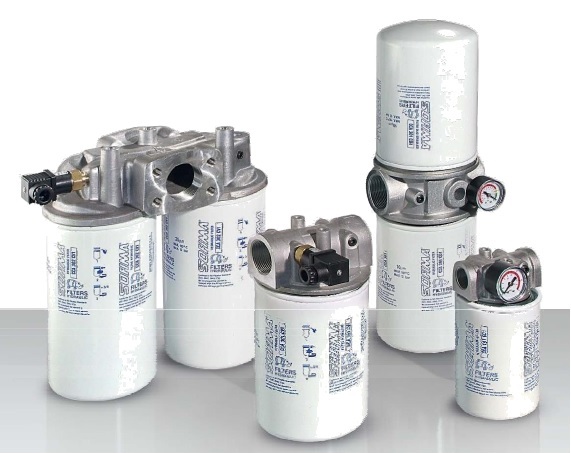

MAR — картриджные фильтры сливной магистрали на давление до 12 бар. Расход 30–205 л/мин, резьбовое присоединение 3/4"–1"1/2 BSP. Стальной корпус, алюминиевая головка.

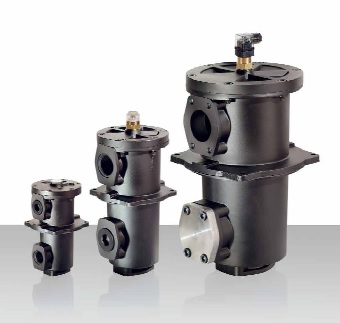

MRH — серия для монтажа на трубопровод с фланцевым соединением. Применяется в системах, где фильтр устанавливается на удалении от бака.

RFC и RSC — специализированные решения для нестандартных задач и особых условий монтажа.

Корпус сливного фильтра и сменные элементы

Корпус сливного фильтра Sofima изготавливается из алюминия или стали в зависимости от серии и рабочих условий. Алюминий обеспечивает малый вес и хорошую коррозионную стойкость, сталь — повышенную прочность при пульсациях давления и вибрации.

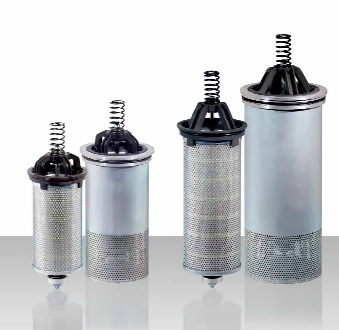

Фильтрующие элементы (картриджи) — расходный материал, требующий периодической замены. Sofima использует стандартные типоразмеры, что упрощает подбор и снижает стоимость обслуживания. Элемент фильтра сливной линии заменяется без демонтажа корпуса — достаточно открутить крышку.

Индикаторы загрязнённости

Для контроля состояния фильтрующего элемента предусмотрены три варианта индикации:

• Заглушка 1/8" — для установки собственного манометра или датчика
• Визуальный манометр — шкала 0–6 бар, позволяет оценить перепад давления
• Реле давления — электрический сигнал при достижении порога 150 или 200 кПа, выход SPDT для подключения к системе автоматики

Своевременная замена фильтроэлемента по показаниям индикатора предотвращает работу через байпас и загрязнение масла в баке.

Технические параметры

Сливные фильтры Sofima рассчитаны на работу с гидравлическими маслами классов HH, HL, HM, HV, HTG по ISO 6743/4. Диапазон рабочих температур от −25 до +110°C. Уплотнения — NBR (стандарт) или FKM (для высоких температур и агрессивных сред).

Все модели испытаны по международным стандартам: ISO 2941 (прочность), ISO 2942 (целостность), ISO 2943 (совместимость с жидкостями), ISO 3968 (перепад давления), ISO 16889 (эффективность фильтрации).

Подбор и заказ

Чтобы купить сливной фильтр или элемент на замену, сообщите артикул или параметры: расход, тонкость фильтрации, тип присоединения. Наши специалисты подберут оптимальную модель из ассортимента Sofima, при необходимости предложат аналог фильтров других производителей (MP Filtri, Hydac, Parker). Популярные позиции в наличии на складе, остальные — под заказ с минимальными сроками поставки.
