Трансмиссионные фильтры Sofima

Спецификация

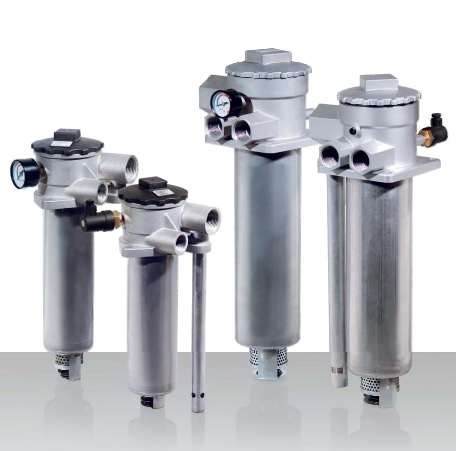

Фильтры для гидрообъёмной трансмиссии Sofima

Трансмиссионные фильтры Sofima серии KTS предназначены для работы в гидравлических системах с гидрообъёмной (гидростатической) трансмиссией. Такие системы применяются в строительной и сельскохозяйственной технике, погрузчиках, дорожных машинах — везде, где требуется бесступенчатое регулирование скорости и высокий крутящий момент.

Главная особенность фильтров KTS — совмещение двух функций в одном корпусе: фильтрация масла из сливной линии гидросистемы и подача очищенного масла на всасывание подпиточного насоса. Это решение упрощает конструкцию системы, сокращает количество компонентов и обеспечивает гарантированную чистоту масла на входе в насос.

Принцип работы трансмиссионного фильтра

Масло из сливной линии поступает в фильтр и проходит через фильтрующий элемент изнутри наружу. Очищенное масло под давлением 50 кПа (0,5 бар) подаётся на всасывание подпиточного насоса, а избыток возвращается в бак. Такая схема исключает кавитацию насоса и обеспечивает стабильную работу трансмиссии.

Фильтры KTS рассчитаны на системы, где сливной поток превышает потребность подпиточного насоса. Рекомендуемое соотношение — расход через фильтр должен на 50% превышать требуемый расход насоса.

Конструктивные варианты

Sofima предлагает два исполнения трансмиссионных фильтров:

• Вариант B — с внутренним обводным (байпасным) клапаном. Компактное решение для стандартных применений. Байпас срабатывает при перепаде давления 250 кПа (2,5 бар).
• Вариант T — с внешним обводным клапаном. Позволяет организовать внешнюю байпасную линию и упрощает контроль за состоянием фильтра.

Все модели комплектуются защитным фильтром грубой очистки 125 мкм на выходе в бак и антикавитационным клапаном наддува.

Технические характеристики серии KTS

Фильтры масляные трансмиссии Sofima серии KTS имеют следующие параметры:

• Максимальное рабочее давление: 1 МПа (10 бар)
• Давление разрушения: 3 МПа (30 бар)
• Рабочая температура: от −25 до +110°C
• Номинальный расход: от 50 до 250 л/мин в зависимости от типоразмера
• Тонкость фильтрации: 10, 12, 16, 21 мкм
• Материал головки: алюминиевый сплав
• Материал стакана: сталь
• Уплотнения: NBR (стандарт), FKM (по заказу)

Гидравлический фильтр трансмиссии полностью совместим с минеральными маслами HH, HL, HM, HV, HTG по ISO 6743/4.

Типоразмеры и исполнения

KTS 1B / KTS 1T — компактные модели для небольших систем. Расход 50–85 л/мин, присоединение 3/4"–1" BSP. Вес 1,7–2,1 кг.

KTS 2B / KTS 2T — модели повышенной производительности. Расход 180–250 л/мин, два всасывающих порта 1" BSP, сливной порт 1"1/4 BSP. Вес 3,4–5,9 кг.

Каждый типоразмер доступен с различными индикаторами загрязнённости: заглушка (без индикатора), манометр 0–6 бар, реле давления 2 бар с защитой IP65 и разъёмом DIN 43650.

Области применения

Фильтры трансмиссии Sofima востребованы в технике с гидростатическим приводом:

• фронтальные и вилочные погрузчики (XCMG, SDLG, XGMA, Toyota, JCB)
• экскаваторы-погрузчики
• тракторы и сельхозмашины (МТЗ, Амкодор)
• дорожно-строительная техника
• коммунальные машины

Применение качественного трансмиссионного фильтра продлевает срок службы дорогостоящих гидронасосов и гидромоторов, снижает износ и предотвращает аварийные отказы трансмиссии.

Заказ и подбор

Для подбора фильтра трансмиссии сообщите тип техники, требуемый расход и условия эксплуатации. Мы поможем выбрать оптимальную модель KTS и подберём сменные фильтроэлементы. Популярные позиции в наличии на складе, остальные — под заказ в короткие сроки.
